很多小伙伴问我核显怎么驱动，为什么我驱动了 HD4600 却只有 7m 缓存，我开机花屏难受等等。。。

说实话，我很幸运用到的 EFI 直接就驱动了 HD4600，所以一直对核显驱动就没怎么上心，直到某天受到群友蓝幽鞭策，才开始查阅相关资料，终于弄懂了前因后果。

文章虽然看起来长，步骤思路很简单：

清理以前的驱动 → 获取 IGPU 的设备路径 → 填入 ig-platform-id→ 填入 device-id

不要被本文的长度吓到了，举个例子：驱动完 HD4600 也就这点东西：

务必阅读

缩写解释

缩写 解释
FB Framebuffer（缓冲帧）
WEG Lilu.kext 和 WhateverGreen.kext

软件界面

出现这种界面，则是使用 Xcode 打开的 Plist 文件，若你觉得 Xcode 太大不想安装，也可以选择PlistEdit Pro

Xcode

下载相关

名称 地址
Clover Configurator 点击下载
PlistEdit Pro 点击下载
WhateverGreen 点击下载
Lilu 点击下载
gfxutil 点击下载

Clover 目录

所有的 clover 目录都是指/EFI/EFI/CLOVER

DATA 数据填入

由于 Clover 的特性，所有的 DATA 类型数据都必须两两一组倒序填入，例如：0x0A160000转换之后就是0000160A，如下图：

为什么要使用 Lilu + WhateverGreen

随着macOS Mojave的发行，之前的通过Clover ▸ KextsToPatch 通过修补帧缓冲的方法已经失效了，尤其是 SkyLake 及以后架构。您现在必须使用 Lilu + WhateverGreen+FB Patcher 的方式来驱动您的显卡。

WhateverGreen 将取代 Lilu 的所有其他视频补丁插件，它目前已经合并了 WhateverGreen，IntelGraphicsFixup，NvidiaGraphicsFixup，Shiki 和 CoreDisplayFixup

启用核显的通常步骤

  1. 修正有关设备的 ACPI 名称（核显自身名为 IGPU，英特尔 ® 管理引擎（英文缩写: IMEI）名为 IMEI）。
  2. 如若必要，将 核显 / IMEI 的 设备 ID 仿冒为合适的型号。
  3. 指定正确的缓冲帧。（英文: Framebuffer, 下文简称 缓冲帧 为 FB）（即 AAPL,ig-platform-id（适用于 Ivy Bridge 或更新微架构）或 AAPL,snb-platform-id（仅适用于 Sandy Bridge 微架构）) 一组正确的 FB 应当正确地包含了可用的输出端口以及该核显的其他属性。
  4. 某些与核显相关的其他设备中已包含相关属性。

其中，第 1 步和第 4 步由 WhateverGreen 自动完成。其可运行在 macOS 10.8 及更高版本，这大大简化了正确启用核显的步骤。

准备工作

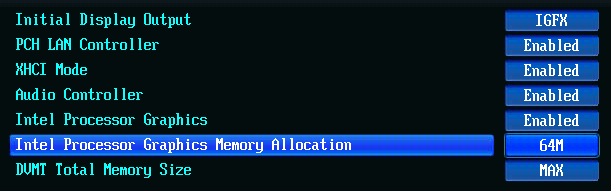

  1. 在 BIOS 中设置核显所需的内存量（即 预分配 DVMT，英文: DVMT Pre-Allocated）为 32 MB, 64 MB, 96 MB 等，与使用的 FB 值相关。如要使用最大值（英文: DVMT Total），请设为 MAX。

    BIOS设置

  2. 移除以下驱动（如果曾经使用）

    • AzulPatcher4600
    • AppleBacklightFixup
    • CoreDisplayFixup
    • FakePCIID_Intel_HD_Graphics
    • FakePCIID_Intel_HDMI_Audio
    • FakePCIID.kext（不使用其他基于 FakePCIID 的插件时）
    • IntelGraphicsFixup
    • IntelGraphicsDVMTFixup
    • NvidiaGraphicsFixup
    • Shiki

    这些驱动文件通常位于 Clover 的kexts/Other文件夹中

  3. 关闭所有 Clover 中的显卡注入

    • config.plist ▸ Graphics ▸ Inject ▸ ATI = NO
    • config.plist ▸ Graphics ▸ Inject ▸ Intel = NO
    • config.plist ▸ Graphics ▸ Inject ▸ NVidia = NO
    • config.plist ▸ Graphics ▸ ig-platform-id = 清空
    • config.plist ▸ Devices ▸ FakeID ▸ IntelGFX = 清空

    关闭Graphics显卡注入

    关闭Device中的显卡注入

    如果你还不确定还可以打开 plist 文件查看是否显示为 NO

    Xcode

  4. 禁用 Clover 中 Apci 的以下 DSDT 补丁

    • AddHDMI
    • FixDisplay
    • FixIntelGfx
    • AddIMEI
    • FixHDA

    关闭DSDT补丁

    关闭DSDT补丁

  5. 关闭 Clover 中 Devices 的UseIntelHDMI

    关闭UseIntelHDMI

  6. 删除引导参数：-disablegfxfirmware

    删除引导参数

  7. 删除以下位置所有的和 IGPU、HDMI 相关条目（一般来说清空就行了）：

    • config.plist ▸ Devices ▸ Arbitrary
    • config.plist ▸ Devices ▸ Properties
    • config.plist ▸ Devices ▸ AddProperties

    删除IGPU

  8. 删除或禁用以下 ACPI 重命名补丁: GFX0 to IGPU, PEGP to GFX0, HECI to IMEI, MEI to IMEI, HDAS to HDEF, B0D3 to HDAU

    禁用Acpi补丁

若以上都做完了，恭喜你完成了清理工作。

添加 Lilu + WhateverGreen 驱动

下载Lilu 和 WhateverGreen驱动，选择 release 版本，解压并将.kext 文件置于 Clover 的kexts/Other文件夹中

若你想要查看调试输出信息，请选择两者的的 debug 版本

获取 IGPU 的设备路径

下载并使用gfxutil工具，将 gfxutil 文件解压至桌面，打开终端输入如下代码：

1
2
3
$ cd Desktop
$ ./gfxutil -f IGPU
DevicePath = PciRoot(0x0)/Pci(0x2,0x0)

其中 DevicePath 后面显示的PciRoot(0x0)/Pci(0x2,0x0)就是 IGPU 的设备路径

ig-platform-id（核心步骤）

我们需要制定正确的 Framebuffer，一组正确的正确的 FB 应当正确地包含了可用的输出端口以及该核显的其他属性，所以我们需要注入属性。

打开 config.plist，并在 Device 中的Properties 添加以下内容：

  • AAPL,ig-platform-id 或 AAPL,snb-platform-id（仅适用于 Sandy Bridge 微架构）
  • 设备 IGPU 的 device-id（需要仿冒时）
  • 设备 IMEI 的 device-id（需要仿冒时）
  • 部分补丁设定（必要时）

注意逗号区分中英文！！！

上述属性应使用十六进制代码表示，并且需要 两两一组 倒序 输入。如 0x0A260006 应该用 0600260A 表示

很多人问倒序怎么倒的，这里画个图解释一下

0x指 16 进制，在这咱可以不管，提取出后面的0A260006，两两一组0A 26 00 06过程如下图所示，最终得到0600260A

下面分别提供了适用于不同微架构的常用 IGPU 和 IMEI 属性模版。

Xcode

clover中的设置

如果某个属性不是必需的，请完全删除掉；如果某个 PciRoot 位置不存在，也请彻底删除！

选择一个适合的 FB。 首先试试推荐值，如果失败，则逐个尝试其他值.在寻找合适的 FB 时，可以临时通过启动参数设置，此时 Properties 部分中的 FB 设置将被忽略。如: igfxframe=0x0166000B

启动参数设置igfxframe

注意！ 此处格式与 Properties 部分的格式不同，这里应正序 输入并保留 0x 前缀，如上例所示。

  • 如未指定 FB，将会使用默认值；
  • 如未设定 FB 并且存在独立显卡，将使用一组空 FB。

HD 2000/3000（Sandy Bridge 微架构，下文简称 SNB）

支持 macOS 10.7 至 10.13.6，本文适用于 10.8 到 10.13.6。在旧版本系统上请使用传统驱动方式。从 macOS 10.14 起，HD 2000/3000 已经不再支持。

此方法无法开启 Metal。

SNB 微架构可用的 FB 列表：（点击此处以展开）
  • 0x00010000 (移动版，4 端口，无 FBMEM)
  • 0x00020000 (移动版，1 端口，无 FBMEM)
  • 0x00030010 (桌面版，3 端口，无 FBMEM)
  • 0x00030020 (桌面版，3 端口，无 FBMEM)
  • 0x00030030 (桌面版，无端口，无 FBMEM)
  • 0x00040000 (移动版，3 端口，无 FBMEM)
  • 0x00050000 (桌面版，无端口，无 FBMEM)

推荐的 FB 配置：

  • 0x00030010（桌面版，缺省值）
  • 0x00010000（移动版，缺省值）

通常 SNB 平台无需指定 FB，与 board-id 相对应的一组 FB 将会被自动使用。不过，在使用不基于 SNB 平台的 SMBios 时，则需指定 FB。（如使用 HD 3000 + 基于 Ivy Bridge 平台的 MacBookPro9,1 时，则需指定 FB）

注意！为 SNB 平台指定 FB 时，属性名应为 AAPL,snb-platform-id，这与其他平台不同。

对于桌面版，需设定（仿冒）device-id 为 26010000。

在基于 7 系列芯片组 的主板上使用基于 SNB 微架构的处理器时（如在 Z77 芯片组上使用基于 SNB 微架构的 i7-2600 时），需设定（仿冒）IMEI 的 device-ID 为 3A1C0000。

HD 2500/4000（Ivy Bridge 微架构，下文简称 Ivy）

支持 macOS 10.8 或更新版本。

Capri (Ivy) 可用的 FB 列表：（点击此处以展开）
  • 0x01660000 (桌面版，4 端口，24 MB)
  • 0x01260006 (桌面版，无端口，无 FBMEM，0 字节)
  • 0x01260007 (桌面版，无端口，无 FBMEM，0 字节)
  • 0x01260005 (桌面版，3 端口，16 MB)
  • 0x01660001 (移动版，4 端口，24 MB)
  • 0x01660002 (移动版，1 端口，24 MB)
  • 0x01660008 (移动版，3 端口，16 MB)
  • 0x01660009 (移动版，3 端口，16 MB)
  • 0x01660003 (移动版，4 端口，16 MB)
  • 0x01660004 (移动版，1 端口，16 MB)
  • 0x0166000A (桌面版，3 端口，16 MB)
  • 0x0166000B (桌面版，3 端口，16 MB)

推荐的 FB 设置：

  • 0x0166000A（桌面版，缺省值）
  • 0x01620005（桌面版）
  • 0x01660003（移动版，缺省值）
  • 0x01660009（移动版）
  • 0x01660004（移动版）

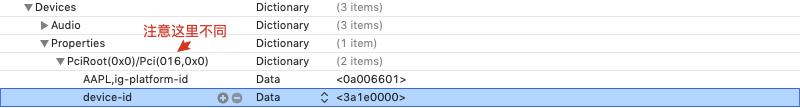

在基于 6 系列芯片组 的主板上使用基于 Ivy 微架构的处理器时（如在 Z68 芯片组上使用基于 Ivy 微架构的 i7-3770 时），需设定（仿冒）IMEI 的 device-ID 为 3A1E0000。（如下所示）

Intel HD Graphics 4200-5200（Haswell 微架构）

支持 macOS 10.9 或更新版本。

Azul (Haswell) 可用的 FB 列表：（点击此处以展开）
  • 0x0C060000 (桌面版，3 端口，209 MB)
  • 0x0C160000 (桌面版，3 端口，209 MB)
  • 0x0C260000 (桌面版，3 端口，209 MB)
  • 0x04060000 (桌面版，3 端口，209 MB)
  • 0x04160000 (桌面版，3 端口，209 MB)
  • 0x04260000 (桌面版，3 端口，209 MB)
  • 0x0D260000 (桌面版，3 端口，209 MB)
  • 0x0A160000 (桌面版，3 端口，209 MB)
  • 0x0A260000 (桌面版，3 端口，209 MB)
  • 0x0A260005 (移动版，3 端口，52 MB)
  • 0x0A260006 (移动版，3 端口，52 MB)
  • 0x0A2E0008 (移动版，3 端口，99 MB)
  • 0x0A16000C (移动版，3 端口，99 MB)
  • 0x0D260007 (移动版，4 端口，99 MB)
  • 0x0D220003 (桌面版，3 端口，52 MB)
  • 0x0A2E000A (桌面版，3 端口，52 MB)
  • 0x0A26000A (桌面版，3 端口，52 MB)
  • 0x0A2E000D (桌面版，2 端口，131 MB)
  • 0x0A26000D (桌面版，2 端口，131 MB)
  • 0x04120004 (桌面版，无端口，无 FBMEM，1 MB)
  • 0x0412000B (桌面版，无端口，无 FBMEM，1 MB)
  • 0x0D260009 (移动版，1 端口，99 MB)
  • 0x0D26000E (移动版，4 端口，131 MB)
  • 0x0D26000F (移动版，1 端口，131 MB)

推荐的 FB 设置：

  • 0x0D220003（桌面版，缺省值）
  • 0x0A160000（移动版，缺省值）
  • 0x0A260005（移动版，推荐）
  • 0x0A260006（移动版，推荐）

对于 桌面版 HD 4400 以及所有移动版核显，需设定（仿冒）IGPU 的 device-id 为 12040000。

HD 5300-6300（Broadwell 微架构，下文简称 BDW）

支持 macOS 10.10.2 或更新版本。

BDW 平台可用的 FB 列表：（点击此处以展开）
  • 0x16060000 (桌面版，3 端口，32 MB)
  • 0x160E0000 (桌面版，3 端口，32 MB)
  • 0x16160000 (桌面版，3 端口，32 MB)
  • 0x161e0000 (桌面版，3 端口，32 MB)
  • 0x16260000 (桌面版，3 端口，32 MB)
  • 0x162B0000 (桌面版，3 端口，32 MB)
  • 0x16220000 (桌面版，3 端口，32 MB)
  • 0x160E0001 (移动版，3 端口，60 MB)
  • 0x161E0001 (移动版，3 端口，60 MB)
  • 0x16060002 (移动版，3 端口，56 MB)
  • 0x16160002 (移动版，3 端口，56 MB)
  • 0x16260002 (移动版，3 端口，56 MB)
  • 0x16220002 (移动版，3 端口，56 MB)
  • 0x162B0002 (移动版，3 端口，56 MB)
  • 0x16120003 (移动版，4 端口，56 MB)
  • 0x162B0004 (桌面版，3 端口，56 MB)
  • 0x16260004 (桌面版，3 端口，56 MB)
  • 0x16220007 (桌面版，3 端口，77 MB)
  • 0x16260005 (移动版，3 端口，56 MB)
  • 0x16260006 (移动版，3 端口，56 MB)
  • 0x162B0008 (桌面版，2 端口，69 MB)
  • 0x16260008 (桌面版，2 端口，69 MB)

推荐的 FB 设置：

  • 0x16220007（桌面版，缺省值）
  • 0x16260006（移动版，缺省值）。

HD 510-580（Skylake 微架构，下文简称 SKL）

支持 macOS 10.11.4 或更新版本。

SKL 平台可用的 FB 列表：（点击此处以展开）
  • 0x191E0000 (移动版，3 端口，56 MB)
  • 0x19160000 (移动版，3 端口，56 MB)
  • 0x19260000 (移动版，3 端口，56 MB)
  • 0x19270000 (移动版，3 端口，56 MB)
  • 0x191B0000 (移动版，3 端口，56 MB)
  • 0x193B0000 (移动版，3 端口，56 MB)
  • 0x19120000 (移动版，3 端口，56 MB)
  • 0x19020001 (桌面版，无端口，无 FBMEM，1 MB)
  • 0x19170001 (桌面版，无端口，无 FBMEM，1 MB)
  • 0x19120001 (桌面版，无端口，无 FBMEM，1 MB)
  • 0x19320001 (桌面版，无端口，无 FBMEM，1 MB)
  • 0x19160002 (移动版，无端口，无 FBMEM，58 MB)
  • 0x19260002 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x191E0003 (移动版，3 端口，无 FBMEM，41 MB)
  • 0x19260004 (移动版，3 端口，无 FBMEM，35 MB)
  • 0x19270004 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x193B0005 (移动版，4 端口，无 FBMEM，35 MB)
  • 0x191B0006 (移动版，1 端口，无 FBMEM，39 MB)
  • 0x19260007 (移动版，3 端口，无 FBMEM，35 MB)

推荐的 FB 设置：

  • 0x19120000（桌面版，缺省值）
  • 0x19160000（移动版，缺省值）

HD 610-650（Kaby Lake 微架构，下文简称 KBL）

支持 macOS 10.12.6 或更新版本。

KBL 平台可用的 FB 列表：（点击此处以展开）
  • 0x591E0000 (移动版，3 端口，无 FBMEM，35 MB)
  • 0x59160000 (移动版，3 端口，无 FBMEM，35 MB)
  • 0x59230000 (桌面版，3 端口，无 FBMEM，39 MB)
  • 0x59260000 (桌面版，3 端口，无 FBMEM，39 MB)
  • 0x59270000 (桌面版，3 端口，无 FBMEM，39 MB)
  • 0x59270009 (移动版，3 端口，无 FBMEM，39 MB)
  • 0x59120000 (桌面版，3 端口，无 FBMEM，39 MB)
  • 0x591B0000 (移动版，3 端口，39 MB)
  • 0x591E0001 (移动版，3 端口，无 FBMEM，39 MB)
  • 0x59180002 (移动版，无端口，无 FBMEM，1 MB)
  • 0x59120003 (移动版，无端口，无 FBMEM，1 MB)
  • 0x59260007 (桌面版，3 端口，79 MB)
  • 0x59270004 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x59260002 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x591B0006 (移动版，1 端口，无 FBMEM，39 MB)

推荐的 FB 设置：

  • 0x59160000（桌面版，缺省值）
  • 0x59120000（桌面版，推荐）
  • 0x591B0000（移动版，缺省值）

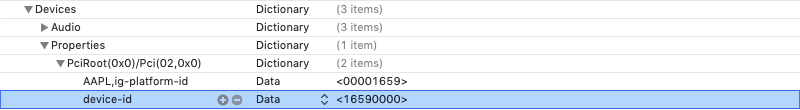

对于 UHD 620 (Kaby Lake Refresh需设定（仿冒）IGPU 的 device-id 为 16590000

UHD 630（Coffee Lake 微架构，下文简称 CFL）

支持 macOS 10.14 或更新版本。

CFL 平台可用的 FB 列表：（点击此处以展开）
  • 0x3EA50009 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3E920009 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3E9B0009 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3EA50000 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3E920000 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3E000000 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3E9B0000 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3EA50004 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3EA50005 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3EA60005 (移动版，3 端口，无 FBMEM，58 MB)
  • 0x3E9B0006 (移动版，1 端口，无 FBMEM，39 MB)
  • 0x3E9B0007 (桌面版，3 端口，无 FBMEM，58 MB)
  • 0x3E920003 (桌面版，无端口，无 FBMEM，1 MB)
  • 0x3E910003 (桌面版，无端口，无 FBMEM，1 MB)
  • 0x3E980003 (桌面版，无端口，无 FBMEM，1 MB)

推荐的 FB 设置：

  • 0x3EA50000（桌面版，缺省值）
  • 0x3E9B0007（桌面版，推荐）
  • 0x3EA50009（移动版，缺省值）

注意：使用第九代 Coffee Lake R 处理器时，需设定（仿冒）IGPU 的 device-id 为 923E0000。（如下所示）

从 macOS Mojave 10.14.4 起，无需再设定此参数！

使用 WEG 自定义 FB 和 端口 补丁

一般来说 WhateverGreen 会自动完成大部分工作，不需要任何额外的 Framebuffer 补丁。

当出现以下情况可能需要使用额外的 Framebuffer 补丁：

  • 在 BIOS 中无法设置超过 32M 的 DVMT（framebuffer-stolenmem / framebuffer-fbmem）
  • 为 4K 屏设定更大的 VRAM（-unifiedmem）
  • 禁用独显(disable-external-gpu)
  • 启用支持 4k 的像素时钟补丁（enable-hdmi20）
  • 禁用连接器以启用睡眠（framebuffer-pipecount / framebuffer-portcount / framebuffer-conX-type = -1）
  • 更改连接器类型以匹配您的系统端口（framebuffer-conX-type）
  • 等等

WEG 支持的自定义补丁列表

语义补丁：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
framebuffer-patch-enable (启用语义补丁的总开关)

framebuffer-framebufferid (要修改的 FB，一般保持默认即可)

framebuffer-mobile
framebuffer-pipecount
framebuffer-portcount
framebuffer-memorycount
framebuffer-stolenmem(给BIOS中DVMT增加内存大小）：
framebuffer-fbmem
framebuffer-unifiedmem (核显显存大小，调大一点可能能解决花屏）
framebuffer-cursormem (Haswell 专用补丁)
framebuffer-flags

framebuffer-camellia (集成显示控制器，仅与白苹果相关)

framebuffer-conX-enable (启用端口为 X 的修改)
framebuffer-conX-index
framebuffer-conX-busid
framebuffer-conX-pipe
framebuffer-conX-type
framebuffer-conX-flags
framebuffer-conX-alldata (完全替换端口信息)
framebuffer-conX-YYYYYYYY-alldata (在当前 FB 与 YYYYYY 匹配时完全替换端口信息)

X 是端口索引。

二进制补丁：

1
2
3
4
5
6
framebuffer-patchN-enable (启用第 N 项补丁)
framebuffer-patchN-framebufferid (要修改的 FB，一般保持默认即可)
framebuffer-patchN-find
framebuffer-patchN-replace
framebuffer-patchN-count (要搜索的补丁号迭代数，默认为 1)
N 为补丁索引号: 0, 1, 2, ... 9

部分补丁解释：

再次重申，所有 DATA 数据类型需要将数据两两一组倒过来填入，例如：0x16260006转换之后就是这样06002616填入，如下图：

当设置内存大小时，你可能想知道 DATA 是怎么计算出来的。用 framebuffer-fbmem 参数举例，当需要设置为 48M 之后它应填入的值是：00000003，这个也是转换后的值，所以原来的值应当是03000000，这是一个 16 进制的数字，转换成 10 进制是50331648。我们知道 1M=1024KB，1KB = 1024B，所以，我们把转换成十进制之后的数字50331648除以 1024 然后再除以 1024，得出的结果就是 48 了，所以这串数字代表的就是 48M。

点击这里前往进制转换网页

  1. AAPL,ig-platform-id（设备平台 id，直接影响显卡是否能成功驱动）： 举例一些常用笔记本的核显 id（均为 DATA 数据类型）

    • HD4600~HD5200：0x0A260000或0x0A2E0008
    • HD5300~HD6000：0x16260006
    • HD630：0x3E9B0000

  2. device-id（设备 id，可能是能让黑苹果正确显示设备信息，直接使用无需倒序）：

    • HD4600~HD5200：12040000

    • HD5300~HD6000：16160000

    • HD630：3e9b0000

      具体的AAPL,ig-platform-id和device-id的使用设置查看前文

  3. framebuffer-patch-enable（是否启用 framebuffer 补丁，当然启用啊，不启用的话这篇文章还有什么用处）：

    • DATA 数据：01000000 -> 1（启用） 00000000 -> 0（不启用）

    • NUMBER 数据：0（不启用） 1（启用）

  4. framebuffer-stolenmem（给 BIOS 中 DVMT 添加一点内存大小，会影响高分屏，这个值必须大于 32M，也不应该过高）：

    • 一般 1080P 屏幕的话，设置为 48M 就够用了：00003001

    • 当你的笔记本电脑屏幕是 2k，你可以设置为 64M：00000004

    • 4K 屏的话，要设置为 128M：00000008

    如果你的 BIOS 中可以设置 DVMT 的话并且你设置成为 128M 之后，可以不需要设置这个属性，或者这个属性设置小一点：00003001 保险起见，高分屏直接设置成 128M 比较稳，并且保证在 BIOS 能设置 DVMT 的情况下设置在 64M 或以下 （PS：这一部分可能有误，但是最后一句保险起见，高分屏直接设置成 128M 比较稳是试验过的）

  5. framebuffer-unifiedmem（核显显存大小，调大一点可能能解决花屏）：

    • 2048M：00000080
    • 3072M：000000C0

  6. framebuffer-cursormem（翻译成中文就是光标内存，会影响高分屏，比如高分屏花屏可能就是这个值不够大）：

    • 一般屏幕设置成 9M 大小就好：00009000
    • 高分屏的话最好直接设置成 48M：00000003

  7. framebuffer-fbmem（framebuffer 内存大小，会影响高分屏）：

    • 一般屏幕设置成 9M 大小就好：00009000
    • 高分屏的话最好直接设置成 48M：00000003

  8. framebuffer-conN-enable（N 为数字，显卡第 N 个输出接口是否启用，1 为启用，0 为不启用）：

    • DATA 数据：01000000 -> 1（启用） 00000000 -> 0（不启用）
    • NUMBER 数据：0（不启用） 1（启用）

  9. framebuffer-conN-type（N 为数字，显卡第 N 个输出接口的类型）：

    • HDMI 输出：00080000
    • DP 输出：0004000

  10. framebuffer-conN-index（个人理解，显卡第 N 个输出接口的优先级，或者说是设置第 N 个输出口的位置）： 这个按个人需要设置，如果需要屏蔽这个输出口，可以设置成 FFFFFFFF，也就是最大的数字，让它足够靠后，这样就达到了屏蔽效果！

HDMI 高分屏 60 fps 方案

为核显添加 enable-hdmi20 属性，或使用 -cdfon 启动参数代替，否则将会黑屏。

参考链接：

  • Intel Framebuffer patching using WhateverGreen
  • WhateverGreen Manual
  • 【黑苹果显卡驱动】通过 Device/properties 给 Framebuffer 打补丁一点经验
